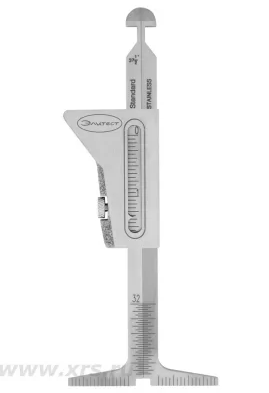

Измерительный шаблон сварщика WG4 HI-LO ЭЛИТЕСТ
Назначение:
Измерительный шаблон сварщика WG4 HI-LO предназначен для визуального и измерительного контроля параметров стыкуемых деталей, сварных швов, а также внешнего и внутритрубного смещения кромок. Он позволяет оценивать как геометрические характеристики, так и качество сварочных соединений.
Технические характеристики и параметры измерения:
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления шкалы | Погрешность измерения |
|---|---|---|---|---|
| Подготовка к сварке | ||||
| Толщина деталей (s), мм | Б, В | 0–25,0 / 0–45,0 | 1,0 | ±0,15 / ±0,20 |
| Притупление кромки (c), мм | Ж | 37,5 | — | ±1,00 |
| Угол скоса кромки (β), град. | Ж | 37,5 | — | ±1,00 |
| Угол разделки кромок (α), град. | — | 75,0 | — | — |
| Зазор между деталями (b), мм | 4 | 1,6; 2,2 | — | ±0,10 |
| Внешнее смещение кромок (h1), мм | А | 0–30,0 | 1,0 | ±0,20 |
| Внутритрубное смещение кромок (h2), мм | — | — | — | — |
| Стыковой шов | ||||
| Выпуклость стыкового шва (g1) и его корня (g2), мм | — | - | — | — |
| Угловой шов | ||||
| Катет углового шва (k), мм | — | — | — | — |
| Дефекты | ||||
| Длина дефекта (l), мм | Б | 0–25,0 | 1,0 | ±0,15 |
Дополнительная информация:
Параметры, контролируемые шкалами (А), (Б) и (В), могут быть измерены в дюймах с использованием шкал (Г), (Д) и (Е).
Шаблон WG4 HI-LO обеспечивает точный и удобный контроль ключевых параметров сварочных работ, что способствует повышению качества и надежности сварных соединений.
