Рентгеновский аппарат РПД-200 постоянного потенциала
Тип оборудования: Рентгеновский аппарат постоянного потенциала, рентгенаппарат, рентгеновская трубка, рентгеновский дефектоскоп
Производитель: Россия
Серия: РПД
Модель: РПД-200
Описание: рентгеновский дефектоскоп постоянного потенциала

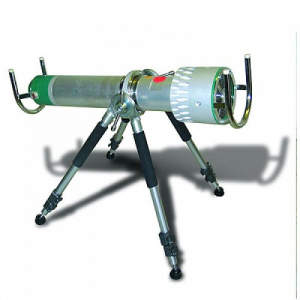

Рентгеновский аппарат постоянного потенциала РПД-200
Назначение рентгеновского аппарата РПД-200
Рентгеновские аппараты РПД-200 предназначены для контроля в нестационарных условиях. Рентгеновский аппарат РПД-200 осуществляет радиографический неразрушающий контроль качества сварных соединений трубопроводов, листовых и профильных металлических конструкций.
Серия переносных рентгеновских аппаратов РПД-200 представлена следующими моделями:
- Рентгеновский аппарат РПД-200 (с боковым выходом излучения)
- Рентгеновский аппарат РПД-200П (с панорамным выходом излучения)
- Рентгеновский аппарат РПД-200-ПТ (с панорамным выходом излучения, для радиографии швов трубопроводов на трубосварочной базе)
Моноблок рентгеновского аппарата РПД-200 работает в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность рентгеновских аппаратов РПД-200 обеспечивается наличием режима автоматической тренировки рентгеновской трубки. Режим работы рентгеновского аппарата РПД-200: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности - порядка 30 минут, в зависимости от температуры окружающей среды.
Конструктивно рентгеновский аппарат РПД-200 представляет собой алюминиевые цилиндрические блоки, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.
БПУ представляет собой герметичный пластмассовый кейс, внутри которого находятся: лицевая панель управления с разъемами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с рентгеновским аппаратом РПД-200 производится при открытой крышке кейса.
Рентгеновский аппарат "РПД-200П" может иметь в своем составе специальную тележку для юстировки и перемещения аппарата внутри трубы для радиографии швов трубопроводов на трубосварочной базе (секциями по 3 трубы).
Тележка состоит из двух одинаковых узлов, монтируемых симметрично с двух концов моноблока. Каждый узел имеет 3 телескопические выдвигаемые опоры с колесами для передвижения аппарата по оси трубы.
Технические характеристики рентгеновского аппарата РПД-200
|
Наименование параметра |
Рентгеновский аппарат "РПД-200" |
Рентгеновский аппарат "РПД-200П" |
|
Масса моноблока (для "РПД-200" ПТ - без тележки), кг |
19 |
16 |
|
Масса блока питания и управления, кг |
7 |
7 |
|
Масса комплекта кабелей (стандартная комплектация), кг |
5 |
5 |
|
Длина моноблока (без рукояток), мм |
803 |
806 |
|
Длина моноблока (с рукоятками), мм |
890 |
913 |
|
Диаметр моноблока (без рукояток), мм |
180 |
180 |
|
Габаритные размеры моноблока (с рукоятками), мм |
208 х 196 |
- |
|
Размеры блока питания и управления, мм |
415х345х180 |
415х345х180 |
|
Диапазон установки анодного напряжения, кВ, с шагом 1 кВ |
70 ÷ 200 |
70 ÷ 200 |
|
Диапазон установки анодного тока, мА, с шагом 0,01 мА |
1,0 ÷ 5,0 |
1,0 ÷ 5,0 |
|
Диапазон установки времени экспозиции, с, с шагом 1 с |
1÷998 (16 мин) |
1÷998 (16 мин) |
|
Размер фокусного пятна, мм |
2 х 2 |
3,5 х 1,5 |
|
Рабочая диаграмма излучения |
40° х 60° |
40° х 360° |
|
Максимальная анодная мощность, Вт |
1000 |
1000 |
|
Питание - однофазная сеть переменного тока |
220 В, 50 Гц |
220 В, 50 Гц |
|
Тип рентгеновской трубки |
1,2 БПК 21-200 |
1 БПК 21-200 |
|
Диапазон рабочих температур, °С |
-10÷+40 |
-10÷+40 |
|
Диапазон температур хранения и транспортировки, °С |
-40÷+70 |
-40÷+70 |
|
Потребляемая мощность, Вт, не более |
1400 |
1400 |
Стандартный комплект поставки рентгеновского аппарата РПД-200:
- Рентгеновский аппарат РПД-200 в футляре с амортизацией и ручками для переноски;
- блок питания и управления (БПУ) в кейсе;
- пульт дистанционного управления с кабелем длиной 50 м;
- соединительный кабель (моноблок - БПУ) длиной 10 м; (в модификации "РПД-200 П" - 20 м).
- сигнальная лампа на магнитном держателе с кабелем длиной 10 м
